GHGLP, Gleitbackendorn mit 2 Backen und Schwenkspanner

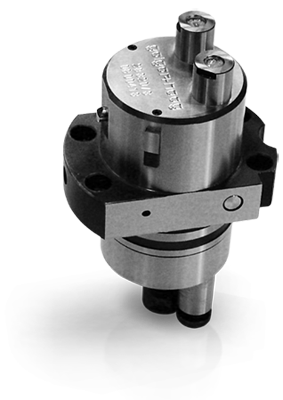

GHGLP-2B-60.00
| Typ | GHGLP, Gleitbackendorn mit 2 Backen und Schwenkspanner |
|---|---|
| Art.Nr. | 60.005 |
| Betätigung | mechanisch |
| Betätigung (Kombination verschiedener Spannprinzipien) | hydraulisch mit integriertem Zylinder |
Der GHGLP-2B-60.00 ist ein Gleitbackendorn mit 2 Backen. Die rechteckig ausgeführten Gleitbacken haben eine Aussparung an der Spannstelle. Der Spannbereich liegt zwischen 58,8 bis 63 mm.
Der Gleitbackendorn wird mechanisch betätigt, durch Federkraft entspannt, ist kombiniert mit zwei mechanisch betätigten Schwenkspannern im Winkel von 80° und verfügt über einen gefederten Andrücker. Mit dem Spannelement wird ein Pleuel zunächst ausgerichtet und anschließend gespannt. Ein Anschluss für eine Zentralschmierung ist vorhanden.
Technische Merkmale
- Stahlausführung, alle Teile gehärtet und geschliffen
- Positionierung des Werkstücks über Ausrichter und Spannbacken
- Planspannung über 2 Schwenkspanner
- Zentralschmierung
Schwenkspanner
Das GHGLP-2B-60.00 ist ein Gleitbackendorn mit 2 Backen. Die Gleitbacke ist rechteckig und hat eine Aussparung an der Spannstelle. Der Spannbereich liegt zwischen 58,8 – 63,0 mm.
Dieser Gleitbackendorn wird mechanisch betätigt, durch Federkraft entspannt, ist kombiniert mit zwei mechanisch betätigten Schwenkspanner im Winkel von 80° und verfügt über einen gefederten Andrücker. Das Spannfutter hat einen Anschluss zur Zentralschmierung sowie zur Ausrichtung und Spannung des Pleuel. Mit dem Spannelement wird ein Pleuel erst ausgerichtet und dann gespannt.
Technische Merkmale
- Stahlausführung, alle Teile gehärtet und geschliffen
- Positionierung des Werkstücks über Ausrichter und Spannbacken
- Planspannung über 2 Schwenkspanner
- Zentralschmierung
Kombination verschiedener Spannprinzipien
Der GHGLP-2B ist ein Gleitbackendorn mit 2 Backen. Die rechteckig ausgeführten Gleitbacken haben eine Aussparung an der Spannstelle. Der Spannbereich liegt zwischen 58,8 bis 63 mm.
Dieser Gleitbackendorn wird mechanisch betätigt, entspannt durch Federkraft, ist kombiniert mit zwei mechanisch betätigten Schwenkspanner im Winkel von 80° und verfügt über einen gefederten Andrücker. . Er verfügt über einen Anschluss für eine Zentralschmierung sowie für die Ausrichtung und Spannung des Pleuels. Mit dem Spannelement wird ein Pleuel erst ausgerichtet und dann gespannt.
Technische Merkmale
- Stahlausführung, alle Teile gehärtet und geschliffen
- bei einem Durchmesser von 37 mm Backenhub von 11,75 mm
- Zentralschmierung
