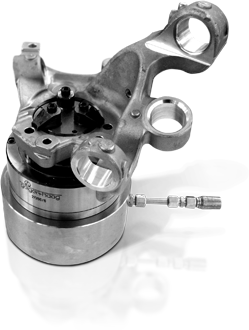

Schwenkspanner
Technischer Überblick
Schwenkspanner kommen häufig zum Einsatz. Bei asymmetrischen Werkstücken kann die Positionierung bzw. Ausrichtung beispielsweise starr durch Bohrungen oder Stifte erfolgen. Bei symmetrischen Werkstücken mit hohen Genauigkeitsanforderungen bietet sich hingegen die Zentrierung über Spannbacken, eine Spannhülse oder einen Gleitbackendorn an. Die Planspannung kann dann zumeist durch Schwenkspanner erfolgen.
Die Futterteile unserer Schwenkspanner sind in Abhängigkeit von ihrer Beanspruchung gehärtet und in den Hauptführungen im µ-Bereich eingepasst.
Vorteile
Durch die freie Anordnung der Schwenkspanner können Sie beliebige Werkstückgeometrien spannen.
Der Schwenkwinkel der Planspanner ist variabel.
Das Be- und Entladen des Werkstückes erfolgt automatisiert.
Varianten
6 Ausführungen

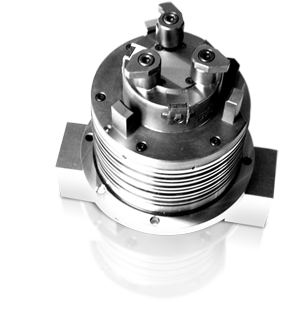

GHZP-130.00/10
GHZP, Zentrier- und Planspannfutter
Das GHZP ist ein Zentrier- und Planspannfutter mit integriertem Hydraulikzylinder, das unterschiedliche Spannmechanismen kombiniert. Das Werkstück wird über ein Dreibackenfutter…

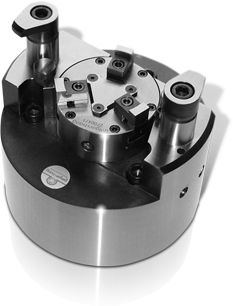

GHZP-190.00/4
GHZP Zentrier- und Planspannfutter
Das GHZP-190.00/4 ist eine hydraulisch angesteuerte Zentrier- und Planspannvorrichtung mit zwei Schwenkspannern. Sie ist mit einem Dreibackenfutter zur Zentrierung der…
GHP-300.00/5
GHP, Planspannvorrichtung
Bei dieser Mehrfachspannvorrichtung erfolgt die Positionierung und Ausrichtung des Werkstücks über eine Bohrung und Stifte in der Vorrichtung. Das Planspannen…
GHGLP-2B-60.00
GHGLP, Gleitbackendorn mit 2 Backen und Schwenkspanner
Der GHGLP-2B-60.00 ist ein Gleitbackendorn mit 2 Backen. Die rechteckig ausgeführten Gleitbacken haben eine Aussparung an der Spannstelle. Der Spannbereich…
GHGY-3B-200.00/2/1
GHGY, 3Backenfutter mit Schwenkspanner
Dieses hydraulisch betätigte Dreibackenfutter verfügt über einen integrierte Zylinder für die Außenspannung sowie über Schwertbolzen zur Vorjustierung. Das Werkstück wird…

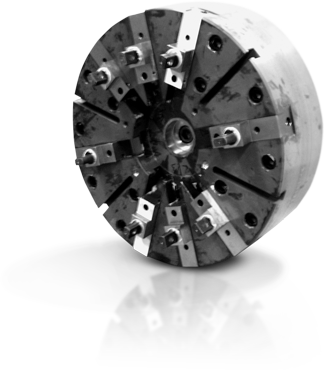

GHP-450.00
GHP, Planspannfutter mit Schwenkspanner auf den Grundbacken
Dieses kraftbetätigte Planspannfutter mit einem Durchmesser von 450 mm hat acht Grundbacken mit integriertem Schwenkspanner. Alle Backen sind durch Verzahnung…
Keine passende Ausführung dabei?
Viele Lösungen entstehen als Variante vorhandener Spannmittel. Senden Sie uns die Eckdaten Ihrer Anwendung.
