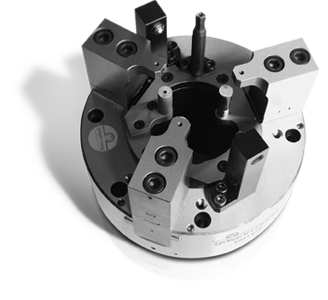

Spannfutter mit Durchgang

Technischer Überblick

Der Durchgang in Spannvorrichtungen dient unterschiedlichen Zwecken:
Übergabe von Medien wie beispielsweise Kühlmittel
Übergabe des Materials für das Werkstück
Werkzeugauslauf für bestimmte Bearbeitungsschritte
Vertiefte Spannung des Werkstücks, um geringere Spannhöhen zu erreichen.
Im Folgenden sehen Sie einige Beispiele bisher realisierter Spannfutter mit Durchgang.

Varianten

5 Ausführungen

GHHHY-3B-200.00/1 GHHHY, Dreibackenfutter mit Durchgang Dieses hydraulisch angesteuertes Dreibackenfutter mit integriertem Zylinder und Durchgang hat eine Luftabfrage an der Werkstückauflage, eine ungerade Teilung der Backenanordnung,… Spannfutter mit Durchgang

GHHHYS-2B-250-30.00/1 GHHHYS, Zweibackenfutter mit Durchgang Hydraulisch betätigtes Zweibackenfutter mit integriertem Zylinder und Teildurchgang, Blasluft, Sperrluft und Zentralschmierung, Werkstückauflage, Sonderspannbacken mit Grip-Einsätzen. Der Teildurchgang dient der… Hydrozentfutter

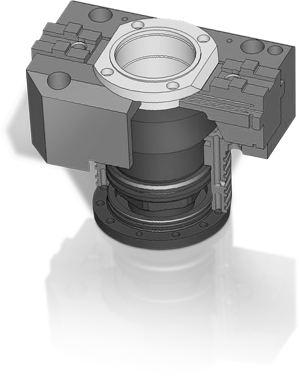

GHHHY-2B-170.00 GHHHY, Zweibackenfutter mit Durchgang Dieses hydraulisch betätigte Zweibackenfutter verfügt über einen integrierten Zylinder und einen Durchgang mit Werkstückauflage. Die Schmierung erfolgt über geölte Sperrluft. Spannfutter mit Durchgang

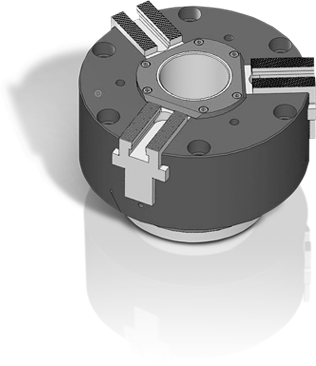

GHHHY-3B-250.00 GHHHY, Dreibackenfutter mit Durchgang Das hydraulisch betätigtes Dreibackenfutter GHHHY-3B-250.00 verfügt über einen integrierten Zylinder. Der Durchgang hat einen Durchmesser von 75 mm, die Grundbacken… Spannfutter mit Durchgang

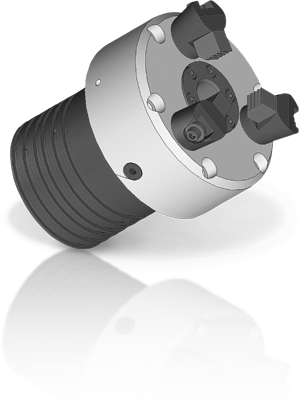

GHHZ-3B-80.00 GHHZ Niederzugfutter mit Durchgang Das hydraulisch betätigte Niederzugfutter mit integriertem Zylinder zur Außenspannung verfügt über einen Durchgang von 15 mm. In den Spannbacken befinden… Zangenbolzenfutter

Keine passende Ausführung dabei?

Viele Lösungen entstehen als Variante vorhandener Spannmittel. Senden Sie uns die Eckdaten Ihrer Anwendung.
